En el ámbito de la fabricación y el mecanizado, las capacidades de los diferentes tipos de máquinas son un tema de gran interés e importancia. Una pregunta que surge a menudo es si una máquina vertical de 3 ejes puede realizar operaciones de fresado. Como proveedor de máquinas verticales de 3 ejes, estoy en una buena posición para proporcionar un análisis en profundidad de este tema.
Comprensión de las máquinas verticales de 3 ejes
Una máquina vertical de 3 ejes, como su nombre indica, opera a lo largo de tres ejes: los ejes X, Y y Z. El eje X normalmente representa el movimiento de izquierda a derecha, el eje Y el movimiento hacia adelante y hacia atrás, y el eje Z el movimiento hacia arriba y hacia abajo. Estas máquinas son conocidas por su simplicidad, rentabilidad y facilidad de uso. Se utilizan comúnmente en una variedad de industrias, desde talleres de pequeña escala hasta grandes plantas de fabricación.
Los fundamentos de las operaciones de fresado
El fresado es un proceso de mecanizado que implica eliminar material de una pieza de trabajo utilizando una herramienta de corte giratoria. La herramienta de corte puede tener varios dientes y, a medida que gira, corta la pieza de trabajo, creando la forma deseada. Las operaciones de fresado se pueden utilizar para crear superficies planas, ranuras, agujeros y contornos complejos. Existen diferentes tipos de fresado, incluido el planeado, el fresado periférico y el fresado final.
¿Puede una máquina vertical de 3 ejes realizar operaciones de fresado?
La respuesta corta es sí, una máquina vertical de 3 ejes puede realizar una amplia gama de operaciones de fresado. He aquí cómo:
Fresado de superficies planas
Una de las operaciones de fresado más habituales es la creación de superficies planas. Una máquina vertical de 3 ejes puede lograr esto fácilmente moviendo la herramienta de corte a lo largo de los ejes X e Y manteniendo el eje Z a una profundidad constante. La máquina puede mover la herramienta de corte en un patrón lineal o en zigzag a través de la pieza de trabajo para eliminar material y crear una superficie plana. Esto es útil en aplicaciones como la creación de la superficie superior de un bloque o una placa.
Fresado de ranuras
El fresado de ranuras implica cortar una ranura o ranura estrecha en una pieza de trabajo. Una máquina vertical de 3 ejes puede realizar fresado de ranuras moviendo la herramienta de corte a lo largo del eje X mientras mantiene estacionario el eje Y y ajusta el eje Z para controlar la profundidad de la ranura. Esto se usa comúnmente en la fabricación de piezas que requieren chaveteros o ranuras para su ensamblaje.
Fresado de agujeros
La perforación de agujeros es otra operación imprescindible en el mecanizado. Si bien una máquina vertical de 3 ejes puede usar una broca para crear orificios simples, también puede realizar fresados de orificios. El fresado de agujeros implica el uso de una fresa para cortar un agujero con un diámetro más preciso y un mejor acabado superficial que la perforación tradicional. La máquina mueve la herramienta de corte en una trayectoria circular alrededor del centro del orificio, eliminando gradualmente el material para lograr el tamaño deseado.
Fresado de contorno
Aunque una máquina vertical de 3 ejes tiene limitaciones en comparación con las máquinas de múltiples ejes cuando se trata de contornos complejos, aún puede realizar un fresado de contornos básico. Al programar la máquina para mover la herramienta de corte a lo largo de los ejes X, Y y Z de manera coordinada, se pueden crear superficies curvas simples. Por ejemplo, puede fresar una ranura semicircular o un borde suavemente curvado.
Ventajas de utilizar una máquina vertical de 3 ejes para fresar
Existen varias ventajas al utilizar una máquina vertical de 3 ejes para operaciones de fresado:
Costo - Efectividad
Las máquinas verticales de 3 ejes son generalmente más asequibles que las máquinas de varios ejes. Esto los convierte en una opción atractiva para pequeñas y medianas empresas que quieran realizar operaciones de molienda sin invertir una gran cantidad de capital. El menor costo también se extiende al mantenimiento y la operación, ya que el diseño más simple de la máquina significa menos componentes que puedan fallar.
Facilidad de programación
Programar una máquina vertical de 3 ejes para operaciones de fresado es relativamente sencillo. Los movimientos básicos a lo largo de los ejes X, Y y Z se pueden entender y programar fácilmente utilizando el código G estándar. Esto significa que los operadores con experiencia limitada en programación pueden aprender rápidamente a utilizar la máquina para realizar tareas de fresado.
Accesibilidad
La orientación vertical de la máquina proporciona un fácil acceso a la pieza de trabajo. Esto lo hace conveniente para cargar y descargar piezas, así como para inspeccionar el proceso de fresado. Los operadores pueden llegar fácilmente al área de corte para realizar ajustes o retirar virutas, lo que ayuda a mejorar la productividad.
Limitaciones del uso de una máquina vertical de 3 ejes para fresado
Sin embargo, es importante tener en cuenta que las máquinas verticales de 3 ejes también tienen algunas limitaciones a la hora de fresar:
Geometrías complejas
Como se mencionó anteriormente, las máquinas verticales de 3 ejes luchan con geometrías complejas. Se limitan a crear formas que se pueden lograr con movimientos lineales y curvos simples a lo largo de los tres ejes. Para piezas más complejas con socavados, ángulos compuestos o superficies de forma libre, una máquina multieje como laRobodrill 5 ejessería necesario.
Acceso a herramientas
En algunos casos, la orientación vertical de la máquina puede limitar el acceso de la herramienta de corte a determinadas zonas de la pieza de trabajo. Por ejemplo, si una pieza tiene una cavidad profunda o una característica ubicada en ángulo, puede ser difícil o imposible alcanzarla con una máquina vertical de 3 ejes. Esto puede resultar en un fresado incompleto o en la necesidad de configuraciones adicionales.
Máquinas complementarias

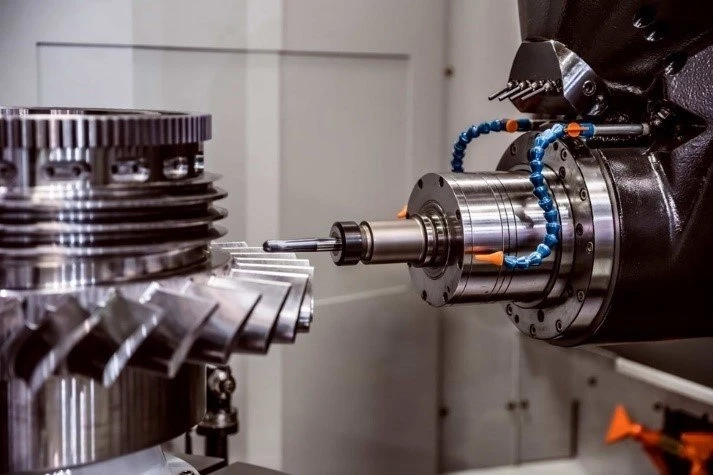

En un entorno de fabricación, las máquinas verticales de 3 ejes se pueden utilizar junto con otras máquinas para lograr operaciones de fresado más complejas. Para tareas de corte pesadas, unCentro de mecanizado horizontal Corte pesadoSe puede utilizar para eliminar grandes cantidades de material rápidamente. Y para un fresado más preciso y complejo, unFresadora horizontal CNCpuede ser empleado.
Conclusión
En conclusión, una máquina vertical de 3 ejes es una herramienta versátil que puede realizar una amplia gama de operaciones de fresado. Ofrece rentabilidad, facilidad de programación y accesibilidad, lo que lo convierte en una opción popular para muchas aplicaciones de fabricación. Sin embargo, tiene limitaciones en cuanto a geometrías complejas y acceso a herramientas. Al comprender estas capacidades y limitaciones, los fabricantes pueden tomar decisiones informadas sobre el uso de máquinas verticales de 3 ejes para sus necesidades de fresado.
Si está interesado en explorar las posibilidades de utilizar una máquina vertical de 3 ejes para sus operaciones de fresado, le invito a contactarnos para una discusión detallada. Podemos brindarle más información sobre nuestros productos, sus capacidades y cómo pueden adaptarse a sus requisitos específicos. Nuestro equipo de expertos está listo para ayudarlo a encontrar la mejor solución para sus necesidades de fabricación.
Referencias
- "Fundamentos de mecanizado" por John T. Black
- "Manual de programación CNC" por Mark Albert
- Documentos técnicos de la industria sobre operaciones de fresado y mecanizado vertical de 3 ejes.
