Como proveedor de tornos prototrak, he sido testigo de primera mano el poder transformador de las macros para mejorar la eficiencia y precisión de la programación del torno. Las macros son esencialmente subprogramas que se pueden solicitar dentro de un programa principal, ofreciendo una forma de automatizar tareas repetitivas, simplificar operaciones complejas y adaptarse a varios requisitos de mecanizado. En este blog, compartiré algunas ideas sobre cómo usar macros de manera efectiva en la programación Prototrak Lathe.

Comprender los conceptos básicos de las macros

Antes de profundizar en la aplicación práctica de macros, es crucial comprender cuáles son y cómo funcionan. Una macro en la programación Prototrak Lathe es un conjunto de instrucciones almacenadas como una sola entidad. Estas instrucciones pueden incluir comandos de movimiento, cambios de herramientas, ajustes de velocidad y otras operaciones comúnmente utilizadas en el mecanizado de torno.

La principal ventaja de usar macros es que reducen la cantidad de código en el programa principal. En lugar de escribir el mismo conjunto de instrucciones varias veces, simplemente puede llamar a la macro. Esto no solo ahorra tiempo, sino que también reduce las posibilidades de errores. Por ejemplo, si con frecuencia necesita realizar una operación de roscado específica, puede crear una macro para ella. Luego, siempre que necesite pasar una parte, simplemente llame a la macro en su programa principal.

Creación de macros

Para crear una macro en la programación de torno de prototrak, primero debe definir las operaciones que desea que realice. Comience por identificar las tareas repetitivas en su proceso de mecanizado. Esta podría ser una operación de giro específica, una secuencia de ranura o una operación de cara.

Una vez que haya identificado las tareas, escriba el código para cada operación. Los tornos de prototrak usan un lenguaje de programación específico, y debe seguir sus reglas de sintaxis. Por ejemplo, al escribir una macro para una operación de giro, deberá especificar la velocidad de alimentación, la velocidad del huso y la profundidad de corte.

Aquí hay un ejemplo simple de una macro para una operación enfrentada:

O1000 (Macro for facing operation) N10 G90 G20 (Set absolute programming and inches) N20 T0101 (Select tool 1) N30 S1000 M03 (Spindle on, 1000 RPM) N40 G00 X1.5 Z0.1 (Rapid move to starting position) N50 G01 Z0 F0.01 (Feed to Z = 0) N60 G00 Z0.1 (Rapid retract) N70 M30 (Fin del programa)

En este ejemplo, la macro (O1000) realiza una operación de cara básica. Establece el modo de programación, selecciona una herramienta, inicia el huso, mueve la herramienta a la posición inicial, realiza el corte de cara, retrae la herramienta y luego termina el programa.

Llamar a las macros en el programa principal

Una vez que haya creado una macro, puede llamarlo en su programa principal. Para llamar a una macro, usa el comando M98 seguido del número de macro. Por ejemplo, si desea llamar a la macro de cara (O1000) que creamos anteriormente, agregaría la siguiente línea a su programa principal:

M98 P1000

Esta línea le dice al torno que ejecute la macro O1000. Puede llamar a una macro varias veces en un programa principal, y también puede llamar a diferentes macros según los requisitos de mecanizado.

Usar variables en macros

Las variables agregan otro nivel de flexibilidad a las macros. Le permiten crear macros más genéricas que se puedan ajustar en función de diferentes dimensiones de piezas o parámetros de mecanizado. En la programación de torno de prototrak, las variables se denotan por un signo #seguido de un número (por ejemplo, #1, #2).

Por ejemplo, supongamos que desea crear una macro para convertir una parte cilíndrica, pero el diámetro de la pieza puede variar. Puede usar una variable para representar el diámetro. Así es como podría verse la macro:

O2000 (Macro for turning operation with variable diameter) N10 G90 G20 (Set absolute programming and inches) N20 T0101 (Select tool 1) N30 S1200 M03 (Spindle on, 1200 RPM) N40 #1 = 2.0 (Set the initial diameter variable) N50 G00 X[#1 + 0.1] Z0.1 (Rapid move to starting position) N60 G01 X[#1 - 0.2] Z - 1.0 F0.005 (Operación de giro) N70 G00 Z0.1 (retracción rápida) N80 M30 (final del programa)

En esta macro, la variable #1 representa el diámetro de la pieza. Puede cambiar el valor del #1 en el programa principal antes de llamar a la macro para adaptar la operación de giro a diferentes tamaños de piezas.

Aplicaciones prácticas de macros

Las macros tienen numerosas aplicaciones prácticas en la programación Prototrak Lathe. Una aplicación común es la producción por lotes. Cuando produce varias partes con las mismas características, las macros pueden acelerar significativamente el proceso de programación. Por ejemplo, si está haciendo un lote de ejes con un hilo y una ranura específicos, puede crear macros para las operaciones de roscado y ranura. Luego, solo llame a estas macros en el programa principal para cada parte, reduciendo el tiempo de programación para cada parte individual.

Otra aplicación es en operaciones complejas de mecanizado. Por ejemplo, al mecanizar piezas con formas irregulares, puede descomponer la operación en pasos más pequeños y manejables y crear macros para cada paso. Esto hace que el proceso de programación general sea más organizado y más fácil de administrar.

Productos relacionados

También ofrecemos una gama de tornos de alta calidad que pueden funcionar en conjunto con la programación Prototrak. Por ejemplo, nuestroCNC Tornio vertical de doble columna Ck525es una máquina poderosa adecuada para el mecanizado pesado. Se puede programar utilizando macros Prototrak para realizar operaciones de giro, aburrido y enfrentamiento complejos.

NuestroTornio vertical CNC de transmisión mecánica de Chuck hidráulicoes otra gran opción. Con su sistema avanzado de fuck hidráulico, proporciona una excelente fuerza de sujeción y puede programarse con macros para un mecanizado eficiente y preciso.

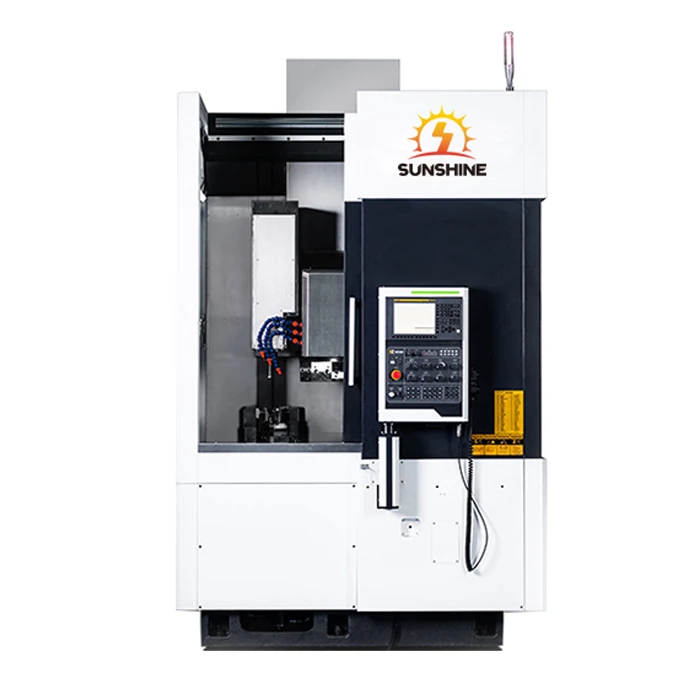

Si está buscando un torno diseñado específicamente para el mecanizado del cubo de frenos, nuestroEquipo vertical CNC CNC CNCes una opción superior. Se puede programar utilizando macros Prototrak para garantizar una alta velocidad y mecanizado preciso de los cubos de frenos.

Conclusión

Las macros son una herramienta poderosa en la programación Prototrak Lathe. Ofrecen una forma de automatizar tareas repetitivas, simplificar operaciones complejas y aumentar la eficiencia de su proceso de mecanizado. Al comprender cómo crear, llamar y usar variables en las macros, puede aprovechar al máximo sus capacidades.

Si está interesado en aprender más sobre los tornos de prototrak o tiene alguna pregunta sobre la programación de macros, estamos aquí para ayudar. Contáctenos para comenzar una discusión sobre sus requisitos específicos y cómo nuestros productos pueden satisfacer sus necesidades. Ya sea que sea un taller pequeño a escala o una instalación de fabricación a gran escala, nuestros tornos prototrak y la experiencia en programación pueden ayudarlo a lograr mejores resultados en sus operaciones de mecanizado.

Referencias

• Manual de programación de torno de prototrak
• Manual de tecnología de mecanizado
