Como proveedor de controladores verticales de 3 ejes, a menudo me preguntan sobre las interfaces de comunicación de estos dispositivos. En esta publicación de blog, profundizaré en las diversas interfaces de comunicación disponibles para controladores verticales de 3 ejes, sus características y cómo contribuyen al rendimiento general del sistema.
1. Interfaz USB
La interfaz Universal Serial Bus (USB) es una de las interfaces de comunicación más comunes utilizadas en los controladores modernos de 3 ejes verticales. Ofrece varias ventajas, lo que lo convierte en una opción popular entre los usuarios.
Facilidad de uso: USB es una interfaz plug-and-play, lo que significa que se puede conectar fácilmente a una computadora u otros dispositivos sin la necesidad de procedimientos de instalación complejos. Esto hace que sea conveniente que los usuarios configuren y usen el controlador vertical de 3 ejes.
Transferencia de datos de alta velocidad: Las interfaces USB admiten tasas de transferencia de datos de alta velocidad, lo que permite una comunicación rápida y eficiente entre el controlador y el dispositivo conectado. Esto es particularmente importante cuando se trata de grandes cantidades de datos, como comandos de control de movimiento y señales de retroalimentación.
Compatibilidad: USB es un estándar ampliamente adoptado, y la mayoría de las computadoras, computadoras portátiles y otros dispositivos están equipados con puertos USB. Esto asegura que el controlador vertical de 3 ejes se pueda integrar fácilmente con los sistemas existentes.
Por ejemplo, en una configuración de fabricación pequeña a escala donde se utiliza un controlador vertical de 3 ejes para controlar una máquina CNC, la interfaz USB se puede usar para transferir el programa de mecanizado de una computadora al controlador de manera rápida y confiable.
2. Interfaz Ethernet
La interfaz Ethernet se ha vuelto cada vez más popular en las aplicaciones industriales, incluidos los controladores verticales de 3 ejes.
Comunicación a larga distancia: Ethernet permite una comunicación a larga distancia entre el controlador y otros dispositivos en la red. Esto es beneficioso en grandes plantas de fabricación donde el controlador puede ubicarse lejos del centro de control u otros dispositivos conectados.
Transmisión de datos de ancho de banda alto: Proporciona transmisión de datos de ancho de banda alto, que es esencial para el control real y el monitoreo del sistema vertical del sistema de 3 ejes verticales. Se pueden conectar múltiples dispositivos a la misma red Ethernet, lo que permite una integración y comunicación perfecta.
Capacidades de red: Las interfaces Ethernet admiten varios protocolos de red, como TCP/IP, que permite una fácil integración con las redes industriales existentes. Esto permite el acceso y el control remotos del controlador vertical de 3 ejes, mejorando la flexibilidad y la eficiencia del proceso de fabricación.

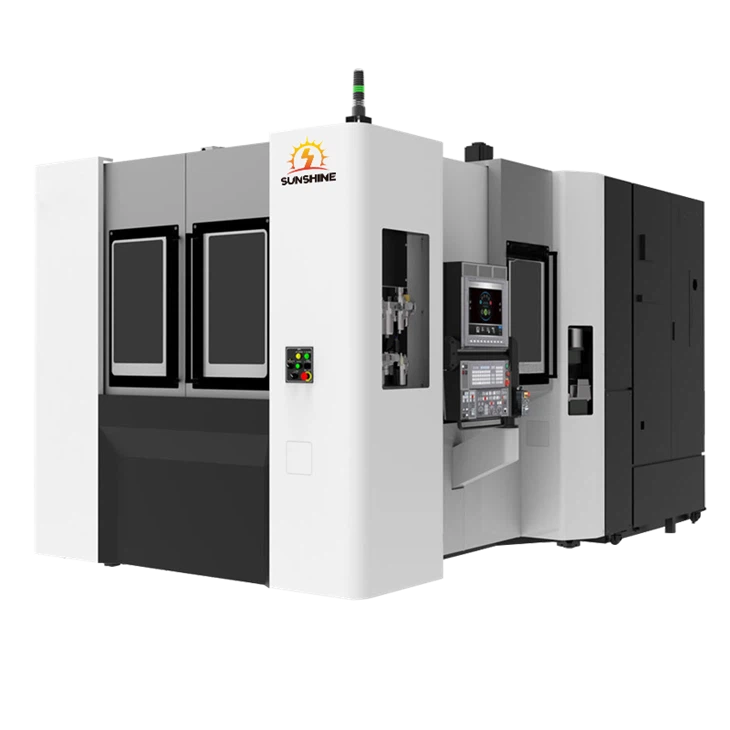

En una línea de producción automatizada, un controlador vertical de 3 ejes de Ethernet conectado puede comunicarse con otras máquinas y sensores en la red, compartir datos y coordinar operaciones en tiempo real. Puede obtener más información sobre las soluciones de automatización industrial relacionadas de nuestroCNC Horizontal Machining Center HMC1814.
3. Rs - 232 y Rs - 485 interfaces
Estas son interfaces de comunicación en serie que se han utilizado en los sistemas de control industrial durante muchos años.
Rs - 232: Es una interfaz de comunicación serie simple y ampliamente utilizada. Rs - 232 es adecuado para la comunicación a corta distancia entre el controlador y un solo dispositivo, como una interfaz humana -máquina (HMI). Es relativamente fácil de implementar y tiene bajo costo.
Rs - 485: Rs - 485 es una mejora sobre Rs - 232, que ofrece una comunicación de distancia más larga y la capacidad de conectar múltiples dispositivos en el mismo bus. Utiliza señalización diferencial, que proporciona una mejor inmunidad de ruido, lo que lo hace adecuado para entornos industriales donde la interferencia eléctrica es común.
En algunas instalaciones de fabricación más antiguas, los controladores verticales de 3 ejes pueden usar interfaces Rs - 232 o Rs - 485 para comunicarse con equipos heredados. Sin embargo, con el avance de la tecnología, estas interfaces se reemplazan gradualmente por alternativas más modernas en nuevas instalaciones.
4. ¿Puede la interfaz de bus
La interfaz de bus de área del área del controlador (CAN) se usa comúnmente en aplicaciones automotrices e industriales.
Robustez: Can Bus es conocido por su robustez y confiabilidad. Puede funcionar en entornos hostiles, como alta temperatura, alta vibración y condiciones eléctricamente ruidosas.
Multi - comunicación maestra: Admite comunicación maestra múltiple, lo que significa que múltiples dispositivos pueden comunicarse entre sí en el mismo bus sin la necesidad de un controlador central. Esto lo hace adecuado para sistemas de control distribuido, donde los controladores verticales de 3 ejes verticales pueden necesitar coordinar sus operaciones.
Tolerancia a fallas: ¿Puede el bus ha construido, en los mecanismos de tolerancia de fallas, que aseguran que la comunicación entre dispositivos no se interrumpa en caso de una falla de un solo nodo?
En una planta de fabricación de automóviles, se puede utilizar un controlador de 3 eje vertical conectado en bus de lata para controlar el movimiento de los brazos robóticos de manera coordinada, asegurando una producción precisa y eficiente.
5. Interfaces PROFIBUS y MODBUS
Estos son protocolos de comunicación industrial que se utilizan ampliamente en los sistemas de automatización.
Profibus: Profibus es un protocolo de bus de campo que se usa comúnmente en aplicaciones industriales europeas. Ofrece comunicación de alta velocidad y es adecuada para conectar una gran cantidad de dispositivos, como sensores, actuadores y controladores, en un sistema de control distribuido.
Modbus: Modbus es un protocolo de comunicación de origen simple y abierto que se usa ampliamente en América del Norte y otras partes del mundo. Es fácil de implementar y es compatible con una gran cantidad de dispositivos industriales.
Las interfaces de Profibus y Modbus permiten una integración perfecta de controladores verticales de 3 ejes con otros equipos de automatización industrial. Habilitan el intercambio de datos y el control entre los diferentes componentes del sistema de fabricación, mejorando la productividad general y la eficiencia. Puede explorar más sobre equipos de automatización industrial como nuestroCentro de mecanizado horizontal HMC1814.
Consideraciones Al elegir una interfaz de comunicación
Al seleccionar una interfaz de comunicación para un controlador vertical de 3 ejes, se deben considerar varios factores.
Requisitos de aplicación: Los requisitos específicos de la aplicación, como la distancia entre el controlador y otros dispositivos, la velocidad de transferencia de datos y la necesidad de comunicación de tiempo real, determinarán la interfaz más adecuada.
Compatibilidad: La interfaz debe ser compatible con los sistemas y dispositivos existentes en el entorno de fabricación. Esto incluye la computadora, otros controladores, sensores y actuadores.
Costo: El costo de implementar la interfaz de comunicación, incluido el hardware y el software, debe tenerse en cuenta. Algunas interfaces, como Ethernet, pueden requerir equipos de red adicionales, lo que puede aumentar el costo general.
Escalabilidad: Si se espera que el sistema de fabricación se expanda en el futuro, la interfaz de comunicación debe ser escalable para acomodar dispositivos adicionales y aumentar el tráfico de datos.
Conclusión
Las interfaces de comunicación de un controlador vertical de 3 ejes juegan un papel crucial en su rendimiento e integración con otros dispositivos en el sistema de fabricación. Cada interfaz tiene sus propias ventajas y desventajas, y la elección de la interfaz depende de los requisitos específicos de la aplicación.
Como proveedor de controladores verticales de 3 ejes, entendemos la importancia de proporcionar a los controladores una variedad de interfaces de comunicación para satisfacer las diversas necesidades de nuestros clientes. NuestroCentro de mecanizado horizontal de alto rendimiento automatizadoestá equipado con interfaces de comunicación avanzada para garantizar una integración perfecta y una operación eficiente.
Si está interesado en nuestros controladores verticales de 3 ejes o tiene alguna pregunta sobre las interfaces de comunicación, lo invitamos a contactarnos para adquisiciones y discusiones adicionales. Estamos comprometidos a proporcionar productos de alta calidad y un excelente servicio al cliente para ayudarlo a alcanzar sus objetivos de fabricación.
Referencias
- "Tecnologías de comunicación industrial" de Peter Welin.
- "Manual de Ingeniería de Automatización y Control" editado por David M. Dorf.
- Documentación técnica de varios fabricantes verticales de controladores de 3 eje.
