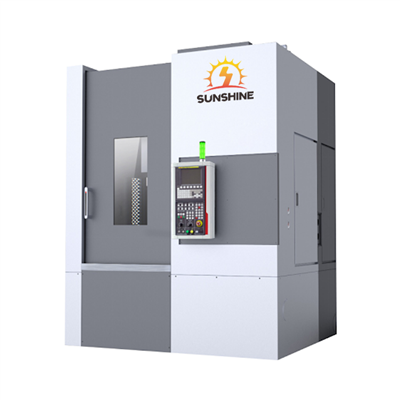

Torno Vertical CNC 80
El torno vertical CNC es una máquina herramienta CNC de uso común, su característica principal es el banco de trabajo en el plano horizontal, la instalación y el ajuste de la pieza de trabajo son muy convenientes. Este diseño facilita al operador sujetar y ajustar la pieza de trabajo, mejorando la eficiencia de producción.
El torno vertical CNC VTC80 ha mejorado la estabilidad de funcionamiento de la máquina. El eje principal está lubricado con grasa avanzada importada y está completamente cerrado sin mantenimiento manual. La guía del sillín y la columna son guías rodantes lineales con carga pesada, que tiene un buen rendimiento de respuesta dinámica y retención de alta precisión.
La máquina utiliza un deslizamiento lineal de tipo rodillo con una rigidez ultra alta y una gran capacidad de carga. Esto mejora en gran medida la precisión de posicionamiento y la capacidad de carga del movimiento de avance vertical y horizontal de la máquina herramienta, lo que garantiza la estabilidad de la calidad del procesamiento.
La rueda de la correa del husillo de la máquina herramienta y la rueda de la correa del servomotor CNC del husillo están conectadas a través de la correa y equipadas con un servomotor de alto par. Este diseño puede realizar el cambio de velocidad continuo y el rango de cambio de velocidad es amplio. Cumple con los diferentes requisitos de velocidad del husillo para desbaste y acabado de piezas.
Al elegir una compra, los usuarios pueden elegir la configuración adecuada en función de sus necesidades y presupuesto.
El torno vertical CNC tiene las características de fácil ajuste del banco de trabajo, soporte de riel de guía estable y estabilidad de funcionamiento mejorada. El diseño del torno vertical CNC VTC80 además, el uso de lubricación avanzada con grasa, el riel de guía rodante lineal de carga pesada y el deslizamiento lineal de rodillos, mejoran la precisión y confiabilidad de la máquina herramienta. El precio depende de la configuración específica y los usuarios pueden elegir según sus necesidades.
| Modelo | TCK50 | TCK50P | TCK50D |
| Diámetro máximo de giro de la bancada (mm) | 500 | 500 | 500 |
| Longitud máxima de corte (mm) | 500 | 500 | 500 |
| Diámetro máximo de corte (mm) | 360 | 500 | 180 |
| Forma y código del extremo del husillo | A2-6 | A2-6 | A2-6 |
| Diámetro del orificio del husillo (mm) | 65 | 65 | 65 |
| Rango de velocidad del husillo | 50-4500/177 | 50-4500/177 | 50-4500 |
| Recorrido del eje X (mm) | 200 | 280 | 200 |
| Recorrido del eje Z (mm) | 550 | 550 | 550 |
| Recorrido del contrapunto (mm) | 450 | 450 | 450 |
| Serie de velocidad del husillo (r/min) | — | — | Transmisión infinitamente variable |
| Movimiento rápido X/Z (m/min) | 30/30 | 30/30 | 30/30 |
| Peso de la máquina (Kg) | 3600 | 3600 | 3800 |
| Modelo | TCK50G | TCC56-500 | TCC56-1000 | TCC63-1500 |
| Diámetro máximo de giro de la bancada (mm) | 500 | 560 | 560 | 720 |
| Longitud máxima de corte (mm) | 500 | 500 | 1000 | 1500 |
| Diámetro máximo de corte (mm) | 360 | 350 | 350 | 620 |
| Forma y código del extremo del husillo | A2-6 | A2-6 | A2-6 | A2-8 |
| Diámetro del orificio del husillo (mm) | 65 | 65 | 65 | 80 |
| Rango de velocidad del husillo | 50-4500/143 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| Recorrido del eje X (mm) | 200 | 200 | 200 | 420 |
| Recorrido del eje Z (mm) | 550 | 560 | 1050 | 1550 |
| Recorrido del contrapunto (mm) | 450 | 450 | 900 | 1650 |
| Serie de velocidad del husillo (r/min) | — | — | — | — |
| Movimiento rápido X/Z (m/min) | 30/30 | 30/30 | 30/30 | 12/16 |
| Peso de la máquina (Kg) | 3600 | 3600 | 4500 | 5000 |
