Centro de mecanizado horizontal integrado multifuncional

Centro de mecanizado horizontal integrado multifuncional Los centros de mecanizado horizontales tienen un rendimiento de mecanizado eficiente y estable y son muy adecuados para la producción por lotes. A través de la programación y la configuración, los centros de mecanizado horizontales pueden realizar mecanizado automatizado y continuo...

Envíeconsulta

Introducción del producto

4c2c6da932970dd7b084f91c9ae14c5

Centro de mecanizado horizontal integrado multifuncional

Personalizable

1 17

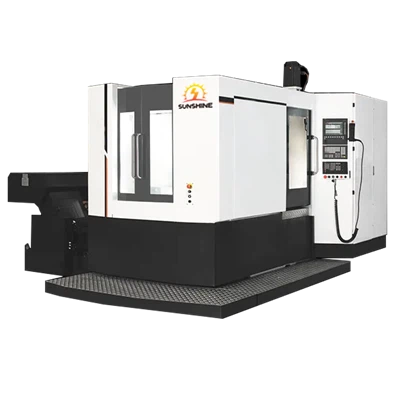

Centro de mecanizado compuesto de fresado horizontal serie HMC Centro de mecanizado CNC Columna del eje Y: una columna de estructura de marco formada por dos paredes, con dos paredes laterales dispuestas en forma de panal integral, con alta rigidez a la flexión torsional y una estructura bilateralmente simétrica, que garantiza una buena temperatura. estabilidad.

Accionamiento del centro de mecanizado compuesto de fresado horizontal serie HMC: Adopta un servomotor de alimentación avanzado de gran inercia para realizar un accionamiento de alimentación de tres ejes. Husillo de bolas de alta rigidez de Taiwán, en el que el eje X/Z adopta un riel guía de rodillos como estructura de calibre de alambre, y el eje Y adopta una estructura rígida en forma de regla. Buena transmisión y alta precisión.

01.

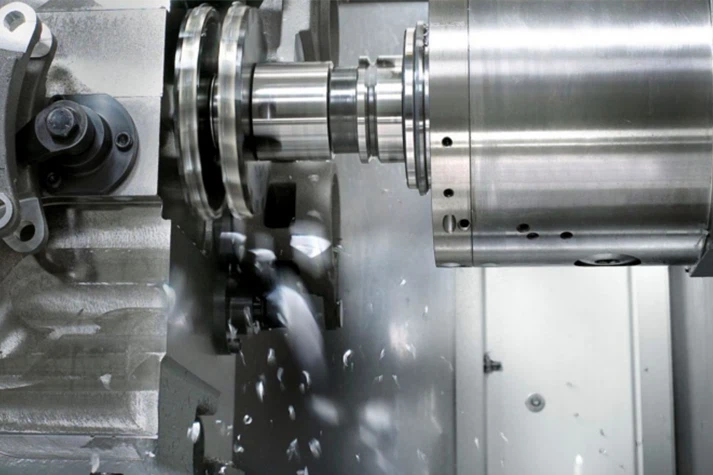

Los centros de mecanizado horizontales, también conocidos como centros de fresado horizontal, son un proceso de mecanizado que se basa en una herramienta giratoria para eliminar el metal de una pieza de trabajo. El mecanizado horizontal se produce en un centro de mecanizado horizontal (HMC) con su husillo paralelo al suelo. Con un husillo horizontal, la herramienta se extiende desde el costado del portaherramientas y corta el costado de la pieza de trabajo, lo que hace que las virutas se caigan de la mesa. Los centros de mecanizado horizontales también permiten la integración de un cambiador de paletas doble para facilitar la operación desatendida y reducir el tiempo del ciclo parcial.

02.

Si bien los centros de mecanizado horizontales varían en tamaño y capacidad, diseñamos cada uno teniendo en cuenta la calidad, confiabilidad, facilidad de operación y seguridad. Además, gracias a nuestra filosofía de fabricación bajo demanda, todos los centros de mecanizado horizontales cuentan con la última y más avanzada tecnología de fresado para aumentar la productividad y hacer crecer su negocio.
Ya sea que su aplicación requiera mecanizado pesado o de alta velocidad de piezas grandes o pequeñas en un entorno de producción alta o baja, ofrecemos la gama más amplia de centros de mecanizado horizontal de la industria para garantizar que obtenga la mejor solución para sus necesidades al menor costo de propiedad.

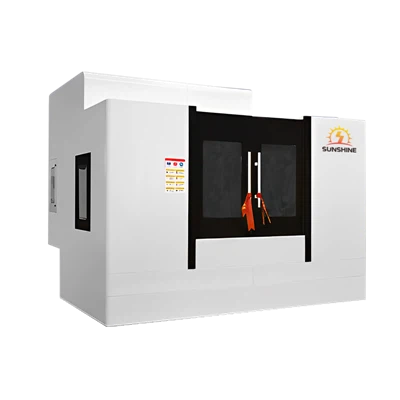

Modelos	HMC1075	HMC1290	HMC1395	HMC1814	Invertir T500	Invertir T630
Tamaño de la mesa (mm)	1300X600	1360X700	1400X700	2000X900	500*500	630*630
Carga máxima permitida (Kg)	800	1000	1000	1600	600	950
Recorrido del eje X (mm)	1000	1200	1200	1800	600	1050
Recorrido del eje Y (mm)	750	800	800	1280	360	750
Recorrido del eje Z (mm)	800	700	750	900	450	900
Ranura en T	5-18-105	5-18-122	5-18-122	5-22-165	-	-
Distancia desde la cara del extremo del husillo a la mesa de trabajo (mm)	115-915	180-880	168-918	200-1100	150-850	-
Distancia desde el centro del husillo a la superficie guía del eje Z (mm)	110-860	140-940	260-1060	140-1420	130-650	130-1030
Cono del husillo	BT50-150	BT50-190	BT50-190	BT50-190	BT40-150	BT50-190
Velocidad del husillo (r/min)	6000	6000	6000	6000	8000	6000
Movimiento rápido X/Y/Z (m/min)	20/12/20	20/12/20	20/12/20	18/12/18	20/12/20	20/12/20
Peso de la máquina (kilogramos)	8000	10000	10000	15000	8000	10000
Configuración estándar	● FANUC Oi-MF PIus ● 40 cargadores de herramientas de cadena/30 cargadores de herramientas de disco ● Transportador automático de virutas ● Husillo de Taiwán de 6000 rpm
Opcional	● Sistema CNC SIEMENS, HNC ● Caja de cambios de dos velocidades alemana ZF/italiana BF. ● Sistema de enfriamiento interno de la herramienta ● Mesa giratoria de indexación arbitraria

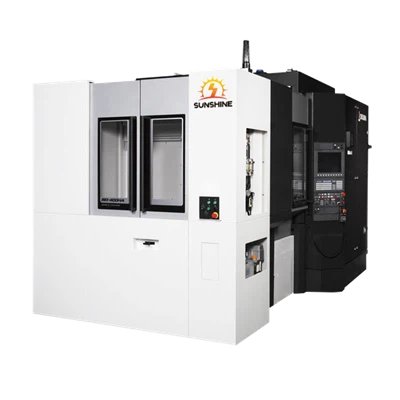

Características de los centros de mecanizado horizontales de la serie HMC

La bancada, la columna, el banco de trabajo, la caja del husillo y otras partes grandes del centro de mecanizado horizontal están hechas de moldeo de arena fenólica, hierro fundido de alta resistencia, buena rigidez y precisión estable.

El servomotor de CA del centro de mecanizado horizontal está conectado directamente al par de husillos de bolas a través de un acoplamiento, de modo que los ejes X, Y y Z puedan moverse rápidamente.

Los ejes X, Y y Z del centro de mecanizado horizontal utilizan pares de guías rodantes lineales de alta precisión y la superficie de montaje se raspa manualmente.

El husillo de bolas de alta precisión del centro de mecanizado horizontal está preapretado en el lateral para eliminar la pérdida de precisión causada por la expansión térmica.

El husillo del centro de mecanizado horizontal adopta un soporte de dos puntos; Los rodamientos delantero y trasero son rodamientos de bolas de contacto angular de alta precisión.

El husillo del centro de mecanizado horizontal tiene buena rigidez y alta precisión de rotación; Los cojinetes del husillo se enfrían mediante aceite de refrigeración de la caja a temperatura constante para garantizar la confiabilidad durante el funcionamiento a alta velocidad.

La caja del husillo del centro de mecanizado horizontal es accionada directamente por un servomotor de CA con freno y tiene una alta precisión de posicionamiento.

La mesa giratoria del centro de mecanizado horizontal es accionada por un servomotor de CA con freno hidráulico.

El servosistema de retroalimentación de los ejes X, Y, Z y B del centro de mecanizado horizontal adopta un control semicerrado del codificador del motor.

El motor del husillo del centro de mecanizado horizontal está conectado al husillo a través de una correa síncrona después del reductor de la caja de cambios. Tiene un par elevado a baja velocidad y una potencia elevada a alta velocidad.
