Centro de mecanizado de cinco ejes de precisión completamente automática

El centro de mecanizado de cinco ejes de precisión completamente automático es un equipo de mecanizado de alta precisión que puede realizar operaciones de mecanizado de incluso formas complejas tridimensionales.

Envíeconsulta

Introducción del producto

El centro de mecanizado de cinco ejes de precisión completamente automático es un equipo de mecanizado de alta precisión que puede realizar operaciones de mecanizado incluso para formas complejas tridimensionales. El equipo adopta la tecnología de la rotación del eje 5-, que le permite completar las operaciones de mecanizado en múltiples ángulos en el mismo banco de trabajo, lo que alcanza el propósito de alta eficiencia y compacidad.

El centro de mecanizado de cinco ejes tiene una gran cantidad de revistas de herramientas, que se pueden reemplazar automáticamente sin intervención manual, mejorando en gran medida la eficiencia del mecanizado. Al mismo tiempo, el centro de mecanizado de cinco ejes también tiene las ventajas de alta velocidad, alta precisión y alta estabilidad. El equipo adopta un estricto sistema de control de calidad para garantizar la precisión del mecanizado y la estabilidad operativa.

Especificación	unidad	CMC500F	CMC650U	DMC800U
Tamaño de la mesa de trabajo	mm	Φ630×500	Φ650×540	Φ800
Workbench t-lot	mm	14	14	14
Agujero central del banco de trabajo	mm	Φ30	Φ50	Φ50
Capacidad máxima de carga del banco de trabajo	kg	200	300	1200
Viajes del eje X	mm	550	650	850
Viajes del eje y	mm	450	520	850
Viajes del eje z	mm	400	475	600
Rango de rotación del eje A	º	-	±120	±120
Rango de rotación del eje B	º	-5/110	-	-
Rango de rotación del eje C	º	360	360	360
Distancia desde el extremo del huso hasta la mesa de trabajo	mm	150-550	150-625	150-750
Huso	--	BBT40	BBT40	HSK-A63
Velocidad máxima del huso	rpm	10000	12000	14000
Potencia del huso	KW	7.5	7.5	25
Par	N.M	35.8/70	45	91.7
Tipo de revista de herramientas	--	Desct	Desct	Tipo de cadena horizontal
Capacidad de la revista de herramientas	把	24	24	30
Diámetro máximo de la herramienta (herramienta completa\/herramienta adyacente)	mm	Φ78/Φ150	Φ78/Φ150	Φ78/Φ150
Longitud máxima de la herramienta	mm	300	300	300
Peso máximo de la herramienta	kg	8	8	8
Tiempo de cambio de herramienta (TT)	s	1.55	1.55	2
Velocidad de movimiento rápido (x\/y\/z)	mm\/min	42000/42000/42000	42000/42000/42000	32000/32000/32000
Corte de velocidad de alimentación (x\/y\/z)	mm\/min	1-10000/1-10000/1-10000	1-10000/1-10000/1-10000	1-10000/1-10000/1-10000
Precisión de posicionamiento (x\/y\/z)	mm	0. 005\/300jis	0. 005\/300jis	0. 005\/300jis
Precisión de posicionamiento (A\/C)	"	-	±5	±5
Precisión de posicionamiento (b\/c)	"	±5	-	-
Repetibilidad (x\/y\/z)	mm	± 0. 003jis	± 0. 003jis	± 0. 003jis
Repetibilidad (A\/C)	"	-	4	4
Repetibilidad (b\/c)	"	4	-	-
Peso de la máquina	kg	6500	8500	18000
Dimensiones de la máquina	mm	3500×3400×2700	3970×3210×2800	5500×4000×3500

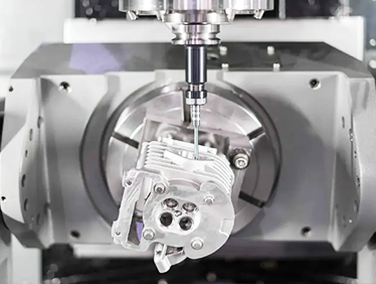

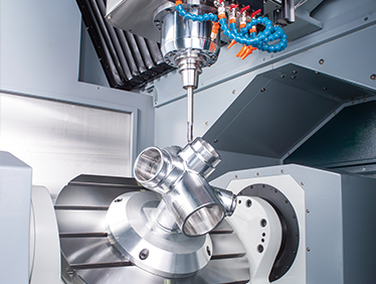

Piezas de mecanizado aplicables

Configuración

Estándar

● Siemens uno
● Motor de accionamiento directo de Taiwán Tabla giratoria de un solo eje único
● Control de circuito completamente cerrado con escala lineal de Fagor en todos los ejes
● 24 Registro de herramientas de disco mecánico
● transportador de chip de placa de cadena

Opcional

● Heidenhain TNC 640 Sistema CNC de cinco eje de cinco eje
● Taiwan Hska 63-150-12000 RPM Unidad de huso acoplada directa
● 170 unidad de huso eléctrico de transmisión directa
● Renishaw TS -27 R Probe de configuración de la herramienta
● sonda Renishaw OMP60

Ventajas de productos

-La máquina herramienta adopta un soporte de cama T de tres puntos en forma de T, que tiene una mejor rigidez de la máquina herramienta.
- El riel guía detrás de la cama es bajo en la parte delantera y alta en la parte posterior, lo que reduce el peso de la columna y mejora el rendimiento del movimiento de la máquina herramienta.
-El control completo de circuito cerrado de cinco ejes mejora la precisión del procesamiento y la estabilidad de la máquina herramienta.
- La máquina herramienta está equipada con sistemas de control numérico Fanuc, Siemens y HNC.
- Equipado con un sistema de revista de herramientas de gran capacidad para satisfacer las necesidades de procesamiento de múltiples procesos y múltiples características, reducir el tiempo auxiliar del procesamiento y mejorar la eficiencia del procesamiento.
- Es adecuado para varios campos de procesamiento mecánico, como la industria automotriz, la industria del moho, la industria aeroespacial, la industria de fabricación de maquinaria y la industria de la tecnología energética.
