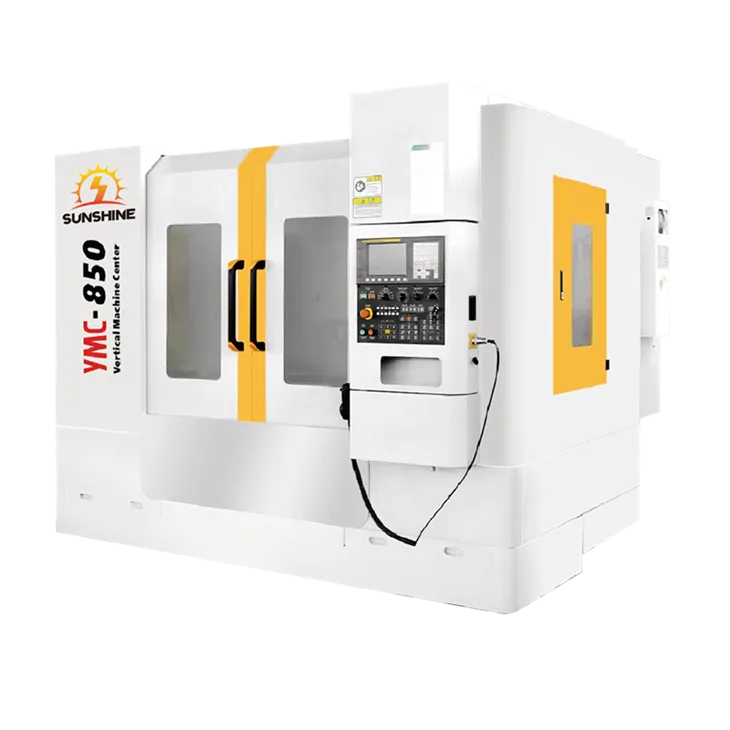

El centro de mecanizado vertical procesa carcasas y otras piezas
Los centros de mecanizado verticales se utilizan ampliamente en el procesamiento de piezas de chapa, placa y carcasa. Estas piezas suelen tener superficies o perfiles relativamente planos que son adecuados para su uso en un centro de mecanizado vertical. A continuación, se indican algunas consideraciones:
1. Procesamiento de planos y procesamiento de contornos: los centros de mecanizado verticales son adecuados para el procesamiento de alta precisión de planos y contornos. En el caso de las piezas de placa y disco, esto suele implicar el fresado, corte o grabado de la superficie, y el control de tres o cuatro ejes de un centro de mecanizado vertical puede satisfacer eficazmente estas necesidades de procesamiento.
2. Mesa de trabajo grande: para piezas de placa, puede ser necesario un área de mesa de trabajo más grande para acomodar toda la pieza de trabajo. Los centros de mecanizado verticales suelen ofrecer mesas de trabajo ajustables para acomodar piezas de diferentes tamaños.
3. Procesamiento de orificios y roscas: para las piezas de carcasa, puede ser necesario el procesamiento de orificios y roscas. Los centros de mecanizado verticales equipados con almacenes de herramientas y depósitos de herramientas adecuados pueden completar estas tareas de manera eficiente.
4. Control multieje: si la pieza tiene una superficie o un contorno curvo complejo, se puede controlar para permitir que la herramienta se mueva en diferentes ángulos y direcciones, lo que facilita el procesamiento de piezas de formas complejas con alta precisión.
En general, el centro de mecanizado vertical es una herramienta flexible y eficiente adecuada para diversas necesidades de procesamiento de piezas de chapa, placa y carcasa. Estas máquinas herramienta se utilizan comúnmente en muchas áreas de fabricación, incluidas la industria aeroespacial, la fabricación de automóviles, la fabricación de equipos electrónicos y más.
| Especificaciones | unidad | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Tamaño de la mesa 工作台尺寸 |
milímetro | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Tabla de carga máxima 工作台最大承重 |
kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Recorrido del eje X/Y/Z X/Y/Z轴坐标行程 |
milímetro | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Distancia entre el centro del husillo y la columna 主轴中心线至立柱正面导轨距离 |
milímetro | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Distancia entre el extremo del husillo y la superficie de la mesa de trabajo 主轴端面至工作台上平面距离 |
milímetro | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| Velocidad máxima de alimentación X/Y/Z X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| Desplazamiento rápido máximo X/Y/Z X/Y/Z最大快移速度 |
metros por minuto | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| eje de velocidad 主轴转速 |
revoluciones por minuto | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| conicidad del husillo 主轴锥孔 |
tipo | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Potencia del motor del husillo 主轴电机功率 |
kilovatios | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Potencia del servomotor del eje X/Y/Z X/Y/Z轴伺服电机功率 |
kilovatios | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Conexión del motor X/Y/Z X/Y/Z电机连接方式 |
Directo 直联 |
Directo 直联 |
Directo 直联 |
Directo 直联 |
Directo 直接 |
Directo 直接 |
Directo 直接 |
|
| Tipo de guía X/Y/Z X/Y/Z导轨类型 |
Línea de riel 线轨 |
Línea de riel 线轨 |
Línea de riel 线轨 |
Línea de riel 线轨 |
tercera linea 3线 |
Dos líneas y una línea dura 2线一硬 |
Dos líneas y una línea dura 2线一硬 |
|
| Ranura en T 工作台T型槽 |
milímetro | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Precisión de posicionamiento repetida 重复定位精度 |
milímetro | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Revista de herramientas 刀库形式 |
Tipo de sombrero/tipo de disco 斗笠式/圆盘式 |
Tipo de sombrero/tipo de disco 斗笠式/圆盘式 |
tipo de disco 圆盘式 |
tipo de disco 圆盘式 |
tipo de disco 圆盘式 |
tipo de disco 圆盘式 |
tipo de disco 圆盘式 |
|
| Capacidad de la herramienta 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Peso máximo de la herramienta 最大刀具重量 |
kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Longitud máxima de la herramienta 最大刀具长度 |
milímetro | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Capacidad eléctrica 电气总容量 |
Kva | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Dimensiones de la máquina (LxAnxAl) 机床尺寸(长x宽x高) |
milímetro | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Peso neto (aproximadamente) 机床重量(约) |
kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
